有很多液位控制场合，仅仅需要一些简单液位控制功能，这时就可以采用通用液位控制报警器UGKY。通用液位控制报警器UGKY可接入1个或2个GKY液位传感器，内置数码开关，通过设置可以选择自动供水、自动排水、水满报警、缺水报警、水泵缺水保护等多种工作模式。配一个液位传感器的型号为UGKY-1T，配二个液位传感器的型号为UGKY-2T。为了方便使用，均具有接线柱式UGKY和插头式UGKY-BJ两种形式。
一点接线柱式UGKY-1T:配1个GKY液位传感器，可设置为有水报警或缺水报警工作模式。
一点插头式UGKY-BJ-1T:配1个GKY液位传感器，可设置为有水报警或缺水报警工作模式。
二点接线柱式UGKY-2T:配2个GKY液位传感器，可设置为自动供水、自动排水、上限水满报警、下限缺水报警、水泵缺水保护等多种工作模式。
二点插头式UGKY-2T:配2个GKY液位传感器，可设置为自动供水、自动排水、上限水满报警、下限缺水报警、水泵缺水保护等多种工作模式。
通用液位控制报警器UGKY可以接入1个或2个液位传感器。继电器触点负荷10A/220V，工作于GKY和GKYU两种方式。
★GKY工作方式：继电器输出1和输出2同步工作，可以设置为供水型和排水型。供水型低位吸合高位断开，排水型高位吸合低位断开。
★GKYU工作方式：继电器输出1为上限继电器，在上限传感器有水时吸合。输出2为下限继电器，在下限传感器无水时吸合。客户可以根据具体需要来选择。
UGKY有接线柱式和插头式两种，外形尺寸均为长150宽90高70mm。

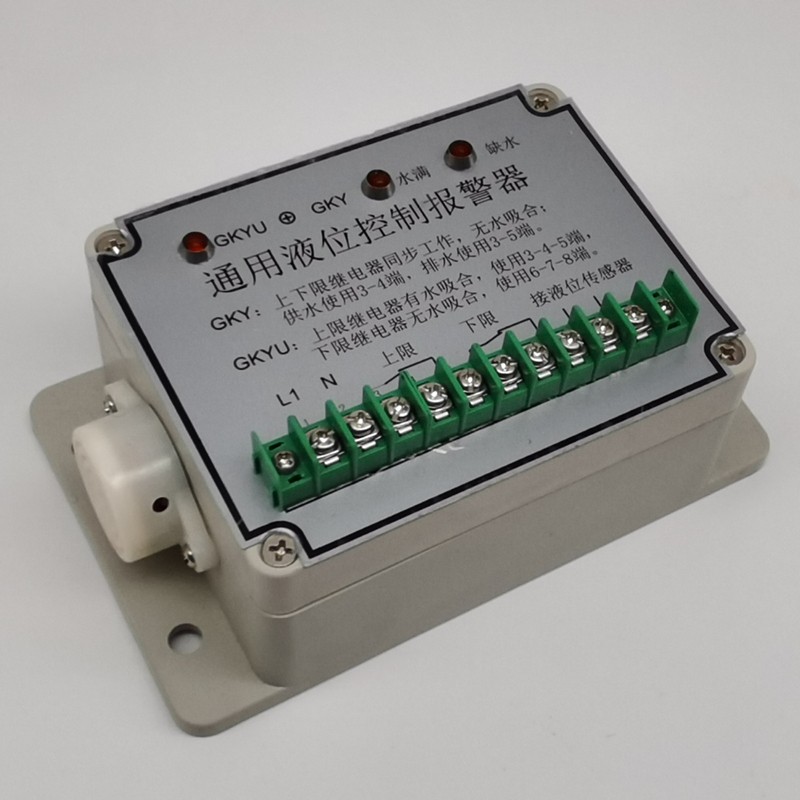

接线柱式UGKY-1T、UGKY-2T如下图：
插头式UGKY-BJ-1T、UGKY-BJ-2T如下图：
UGKY可以工作于多种模式，打开上盖拨动数码开关可以进行工作方式选择。
开关拨至上方为通位on，开关拨至下方为断位off。
1、自动供水
这时继电器输出Ⅰ和输出Ⅱ同步工作，低位吸合高位断开。如果不需要报警时将7、8位拨至on。
2、自动排水
这时继电器输出Ⅰ和输出Ⅱ同步工作，高位吸合低位断开。如果不需要报警时将7、8位拨至on。
3、二点监控二位输出模式
这时继电器输出Ⅰ对应上限传感器，在上限有水时吸合。输出Ⅱ对应下限传感器，在下限无水时吸合。用户可以灵活使用。如果不需要报警时将7、8位拨至on。
4、水泵缺水保护
这时继电器输出Ⅰ和输出Ⅱ同步工作，低位吸合高位断开，缺水报警。
水井中水泵经常因为缺水被烧掉，该模式继电器工作于GKY方式。将继电器常闭触点串联接入控制箱二次控制回路，这样在水井水位低于下限传感器时禁止水泵启动并报警，直到水位高于上限传感器时再允许水泵启动。注意这2个传感器距离要近一些，以保证尽快恢复允许水泵启动。
5、水满、缺水报警
安装一个液位传感器，可用于水满报警同时上限继电器吸合。将这个传感器固定于某个特殊位置，这个位置有水或其他液体时，报警器将发出声光报警。报警器可以安装在值班室，以便于监控是否有异常现象发生。比如，管道爆裂，或特殊天气，地下室有被淹的可能，这时报警器会提醒工作人员及早处理。
安装二个液位传感器，当下限无水或上限有水时，相应继电器吸合并发出声光报警。
安装一个液位传感器，将数码开关6拨至on时为缺水报警，即在这个传感器无水时下限继电器吸合并发出声光报警。
UGKY可以通用的GKY液位控制设计方案控制多台三相水泵，也可以做成简单的配电盘直接控制单相水泵或电磁阀。简单的配电盘如下图：
